Zawory odpowietrzające
- Zakres średnic: DN40 ÷ DN 65 oraz DN 1½″ ÷ 2½″
- Ciśnienie otwarcia: 0.02 bar
- Ciśnienie zamknięcia: 0.01 bar
- Materiał korpusu: stal nierdzewna AISI 304L
- Przyłącza: końcówka do przyspawania, talerz Clamp
- Standardowe wykończenie powierzchni zewnętrznej: szlif mechaniczny Ra 1.01-1.14 µm (GRIT 120)*
- Powierzchnie wewnętrzne: wygładzone*
*Opcjonalnie inne rodzaje wykończenia powierzchni wewnętrznych i zewnętrznych
Zawory odpowietrzające - rodzaje, działanie, budowa
Zawory odpowietrzające, nazywane również zaworami oddechowymi lub wentylacyjnymi, to rodzaj zaworów bezpośredniego działania, stosowanych w zbiornikach magazynowych z dachem stałym lub pływającym, w celu zabezpieczenia ich przed nadmiernym wzrostem ciśnienia lub powstaniem zjawiska próżni, które mogłyby doprowadzić do uszkodzenia lub zniszczenia zbiornika. Zawory występują w dwóch opcjach działania jako:
- zawory podciśnieniowe,
- zawory nadciśnieniowo-podciśnieniowe.
Zawory podciśnieniowe (próżniowe) mają za zadanie ochronę zbiornika przed podciśnieniem, które może wytworzyć się w zbiorniku w trakcie jego opróżniania za pomocą pompy. W chwili, gdy wartość ciśnienia w zbiorniku zbliża się do niebezpiecznego poziomu, zawór otwiera się i umożliwia w ten sposób dopływ powietrza atmosferycznego, aż do chwili osiągnięcia bezpiecznej wartości ciśnienia.
Zawory nadciśnieniowo-podciśnieniowe zapewniają ochronę zbiornika zarówno przed zjawiskiem próżni, jak i przed nadmiernym wzrostem ciśnienia wewnątrz zbiornika (na przykład w trakcie procesu fermentacji).

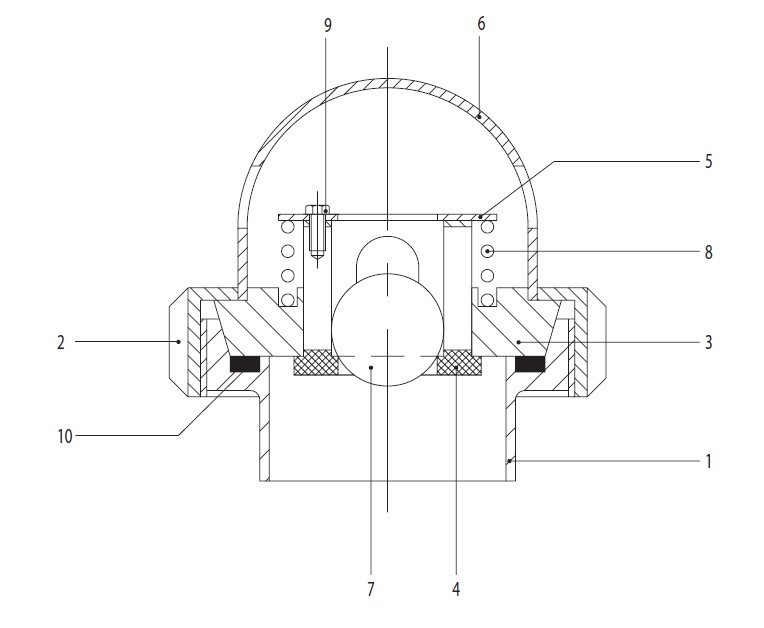

Budowa zaworu nadciśnieniowo-podciśnieniowego
Budowa zaworu podciśnieniowego
