Wzierniki płaskie

Wzierniki płaskie pozwalają na wzrokową kontrolę zawartości zbiornika lub rurociągu, na którym wziernik jest zainstalowany. Płaskie wzierniki produkowane są ze stali nierdzewnych w gatunkach AISI 304L lub AISI 316L. Korpus wziernika składa się z dwóch elementów gwintowanych, a także uszczelki oraz szkła. Produkty te cechują się wysoką wytrzymałością oraz trwałością.

Wziernik płaski składa się z elementów wykonanych ze stali nierdzewnej, szkła oraz elementów uszczelniających. Budowa nierdzewnego wziernika płaskiego obejmuje zazwyczaj:

• nierdzewny kołnierz przeznaczony do wspawania, zakończony z drugiej strony częścią gwintowaną (wykonywany ze stali AISI 304L lub AISI 316L),
• nakrętkę (AISI 304L),
• uszczelnienie złącza (uszczelka mająca kontakt z medium – wykonana z EPDM),
• uszczelnienie szkła (PTFE),
• szkło wziernikowe hartowane (temperatura stosowania do +130°C).

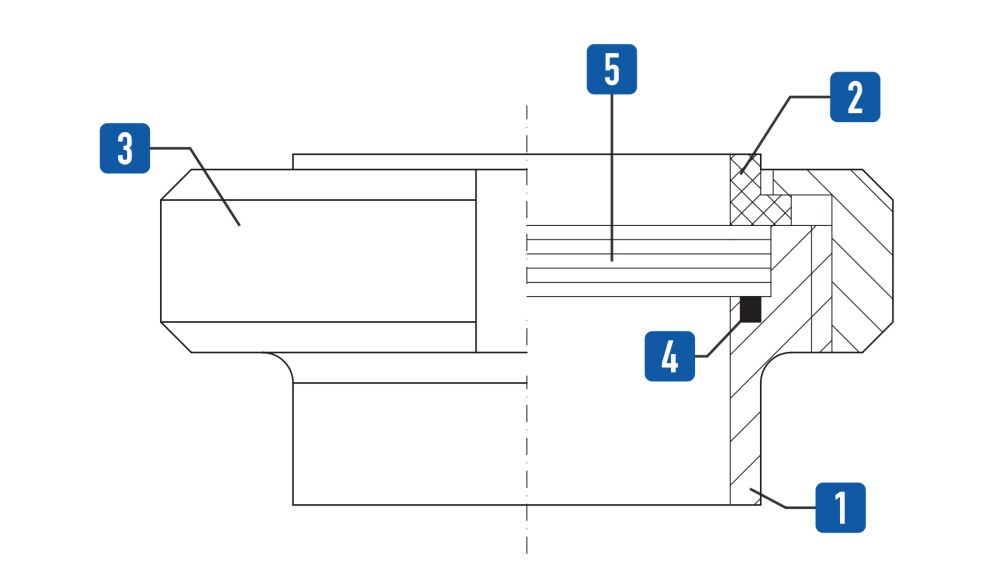

1.Przyłącze  •  2.Uszczelnienie szkła  •  3.Nakrętka  •  4.Uszczelnienie  •  5.Szkło

Wzierniki płaskie występują w różnych średnicach – poniższa tabela przedstawia ich dostępne wersje wraz z podstawowymi wymiarami.

Dostępne wymiary wzierników płaskich według normy DIN

Wzierniki płaskie umożliwiają stałą kontrolę wizualną medium w rurociągu lub wewnątrz zbiornika. Produkty tego typu stosowane są w obszarze przemysłu spożywczego, na przykład:

• w zakładach produkcji napojów,
• zakładach przetwórstwa warzywnego i owocowego,
• browarach i innych zakładach produkcji alkoholi.

Wzierniki płaskie znajdują swoje zastosowanie również w procesie produkcji kosmetyków oraz innych obszarach, w tym:

• w przemyśle chemicznym,
• w zakładach biotechnologicznych.
