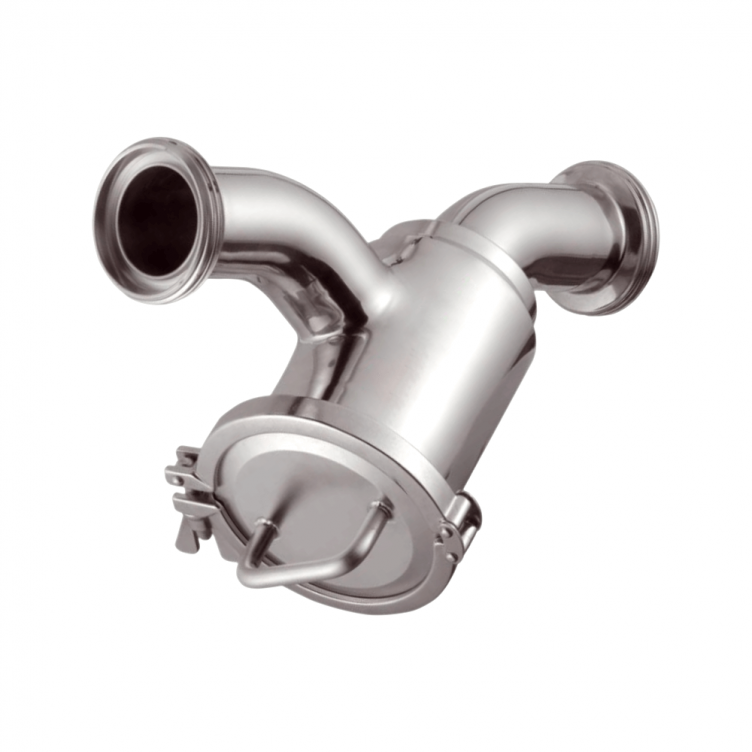

Filtry typu Y (45˚)

Filtry typu Y (45˚) są odmianą filtrów kątowych z tą różnicą, że filtrowane medium wpływa do filtra i wypływa z niego w tym samym kierunku. Znajdują one zastosowanie wszędzie tam, gdzie zachodzi konieczność usunięcia niepożądanych cząstek stałych (zanieczyszczeń) ze strumienia cieczy przepływającej przez rurociąg procesowy. Przydatne są zarówno jako elementy ochronne zaworów, regulatorów, pomp, aparatury pomiarowej oraz innych urządzeń wchodzących w skład instalacji, jak i filtry gotowego produktu.

Kompaktowa budowa filtrów Y sprawia, że doskonale nadają się one do montażu w aplikacjach, w których występują ograniczenia przestrzenne.

Filtry typu Y dostępne są z końcówkami do przyspawania (PE.). Możliwe również wykończenie z innymi króćcami przyłączeniowymi po uprzednim kontakcie.

Poniższa tabela uwzględnia zestawienie dostępności wymiarów filtrów kątowych dla poszczególnych norm.

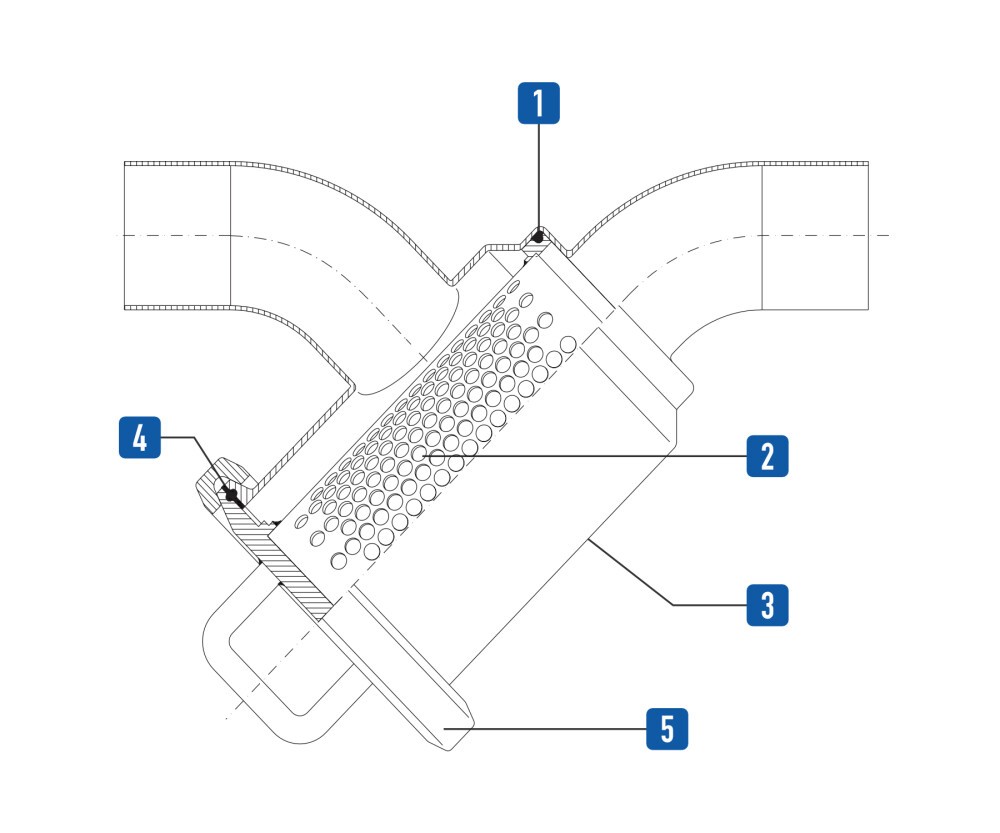

Wkłady filtrujące (cartridge) wytwarzane są z blachy perforowanej, a także występują w formie siatki, również z drutu klinowego (wedge).

Stopień filtracji uzależniony jest od kształtu i rozmiaru otworów filtracyjnych lub szczelin zastosowanych we wkładzie filtracyjnym. Rozmiar otworów we wkładzie filtracyjnym powinien każdorazowo być dobierany pod wymagania konkretnej aplikacji.

Czyszczenie wkładów odbywa się poprzez wyjęcie ich z korpusu filtra lub też poprzez odwrócenie kierunku przepływu w rurociągu.

Filtry skośne nierdzewne typu Y doskonale sprawdzą się w instalacjach, w których występują ograniczone możliwości przestrzenne do zainstalowania tradycyjnych filtrów prostych lub kątowych. Urządzenia te umieszczane są przede wszystkim w rurociągach w przemyśle spożywczym, jednak mogą być wykorzystywane w wielu innych gałęziach (między innymi w biotechnologii).
