Zawory membranowe
Zawory membranowe pneumatyczne
- Zakres średnic: DN 15 ÷ DN 50 oraz DN ½″ ÷ 2″
- Maksymalne ciśnienie pracy: 7 bar
- Materiał korpusu: stal nierdzewna AISI 316L
- Membrany: EPDM (-40˚C ÷ +150˚C), PTFE (-10˚C ÷ +150˚C),
- Przyłącza: końcówki do przyspawania wg CLAMP**
- Standardowe wykończenie powierzchni zewnętrznej: poler Ra 0.76-0.89 µm (GRIT 150)*
- Powierzchnie wewnętrzne: wygładzone*
- Napęd standardowy: uchwyt ręczny z tworzywa sztucznego
- Napęd opcjonalny: uchwyt ręczny nierdzewny, siłownik pneumatyczny NO lub NC
- Dodatkowe wyposażenie: głowica sterująca z mikrowyłącznikiem
- Opcje: zawór denny CIP lub bez, standard higieniczny EHEDG
*Opcjonalnie: polerowanie powierzchni wewnętrznych i zewnętrznych Ra 0.38-0.51 µm (GRIT 240), elektropolerowanie powierzchni wewnętrznych i zewnętrznych Ra ≤ 0.2 µm (GRIT 400).
**Opcjonalnie możliwe są przyłącza gwintowane wg DIN, SMS, RJT, ISS oraz kołnierzowe wg DIN, UNI, ANSI.
Zawory membranowe pneumatyczne
Nasze zawory membranowe pneumatyczne to nowoczesne i higieniczne rozwiązania stosowane w instalacjach procesowych wymagających automatycznego, precyzyjnego sterowania przepływem medium. Dzięki swojej konstrukcji spełniają one rygorystyczne normy branż spożywczej, farmaceutycznej, kosmetycznej oraz biotechnologicznej, zapewniając najwyższy poziom czystości i niezawodności.
Oferowane zawory membranowe nierdzewne pneumatyczne produkowane są ze stali AISI 316L, co gwarantuje doskonałą odporność na korozję, wysoką trwałość oraz bezpieczeństwo pracy w instalacjach o podwyższonych wymaganiach higienicznych. Precyzyjne polerowanie powierzchni wewnętrznych oraz brak martwych stref sprawiają, że zawory są w pełni zgodne z procesami CIP i zapewniają łatwe utrzymanie sterylności.
Membrany wykonywane są standardowo z wysokiej jakości EPDM dopuszczonego do kontaktu z żywnością, a dla aplikacji o zwiększonej agresywności chemicznej dostępne są wersje PTFE. Oba typy charakteryzują się wysoką wytrzymałością mechaniczną, co gwarantuje długą i bezproblemową eksploatację.
Rodzaje zaworów membranowych pneumatycznych:
-
Zawory pneumatyczne normalnie zamknięte (NC) – pozostają zamknięte bez sygnału sterującego, co zwiększa bezpieczeństwo procesu i minimalizuje ryzyko niekontrolowanego przepływu.
-
Zawory pneumatyczne normalnie otwarte (NO) – pozostają otwarte w stanie spoczynku, co umożliwia swobodny przepływ medium i szybkie reakcje w aplikacjach wymagających automatycznego sterowania.
Zawory te idealnie integrują się z systemami automatyki procesowej, oferując powtarzalność działania, szybki czas reakcji oraz wysoką niezawodność w pracy ciągłej. Dzięki solidnej konstrukcji i wysokiemu standardowi wykonania, zawory membranowe pneumatyczne są doskonałym wyborem dla każdej instalacji, w której kluczowa jest higiena, bezpieczeństwo i pełna kontrola procesu.

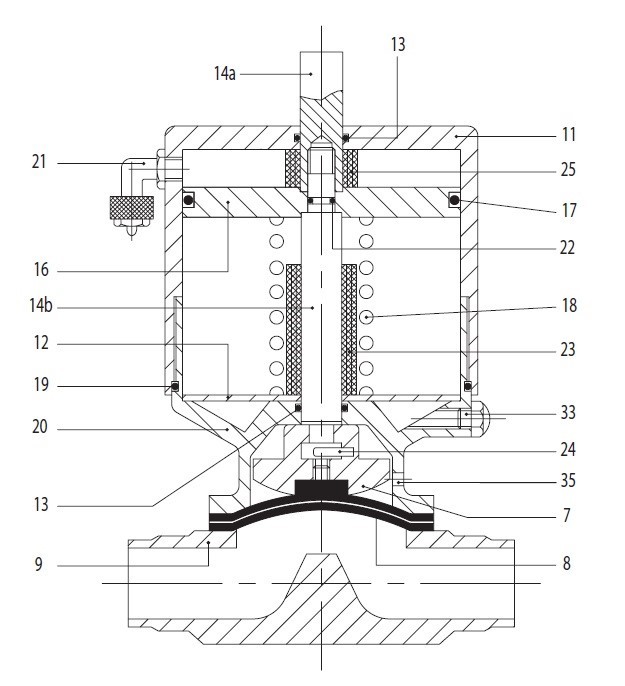

Zawór pneumatyczny normalnie otwarty (NO) - budowa
7.Docisk • 8.Membrana • 9.Korpus zaworu • 11.Pokrywa siłownika • 12.Dysk • 13.O-ring • 14a.Trzon górny • 14b.Trzon dolny • 16.Tłok • 17.O-ring • 18.Sprężyna • 19. O-ring • 20. Cylinder • 21. Przyłącze powietrza • 22. O-ring • 23.Element dystansujący • 24.Zatyczka • 25.Górny dystans • 33.Przewietrzanie • 35. Otwór detekcji wycieku

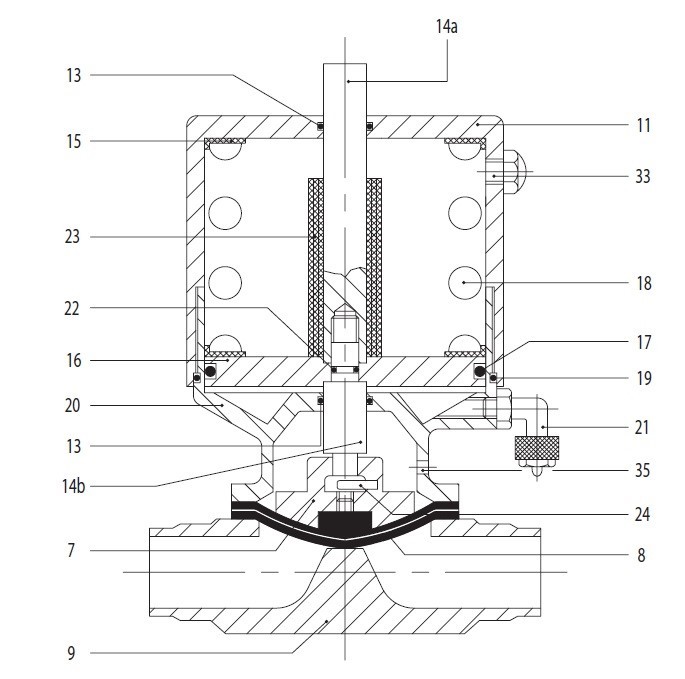

Zawór pneumatyczny normalnie zamknięty (NC) - budowa
7.Docisk • 8.Membrana • 9.Korpus zaworu • 11.Pokrywa siłownika • 12.Dysk • 13.O-ring • 14a.Trzon górny • 14b.Trzon dolny • 16.Tłok • 17.O-ring • 18.Sprężyna • 19. O-ring • 20. Cylinder • 21. Przyłącze powietrza • 22. O-ring • 23.Element dystansujący • 24.Zatyczka • 25.Górny dystans • 33.Przewietrzanie • 35. Otwór detekcji wycieku
Zastosowanie zaworów membranowych pneumatycznych
Aseptyczne (higieniczne) zawory membranowe pneumatyczne służą do regulacji przepływu czynnika przez rurociąg. Z powodzeniem stosuje się je przede wszystkim w przemyśle farmaceutycznym, chemicznym, kosmetycznym i biotechnologicznym. Świetnie sprawdzą się także w wielu gałęziach przemysłu spożywczego. Zawory membranowe zapewniają zachowanie wysokich standardów higienicznych dzięki możliwości mycia w systemie CIP, co potwierdzone zostało przez nadanie symbolu 3-A.
