Wzierniki rurowe

Wzierniki rurowe to kluczowy element instalacji transportu pneumatycznego, wszędzie tam, gdzie potrzebna jest ciągła, wizualna kontrola przepływającego materiału. Umożliwiają bieżące monitorowanie procesu, szybkie wychwycenie nieprawidłowości oraz ocenę jakości transportowanego medium bez konieczności zatrzymywania instalacji.

Dzięki swojej konstrukcji wzierniki Avirago są niezawodne, trwałe i przystosowane do pracy w wymagających warunkach przemysłowych.

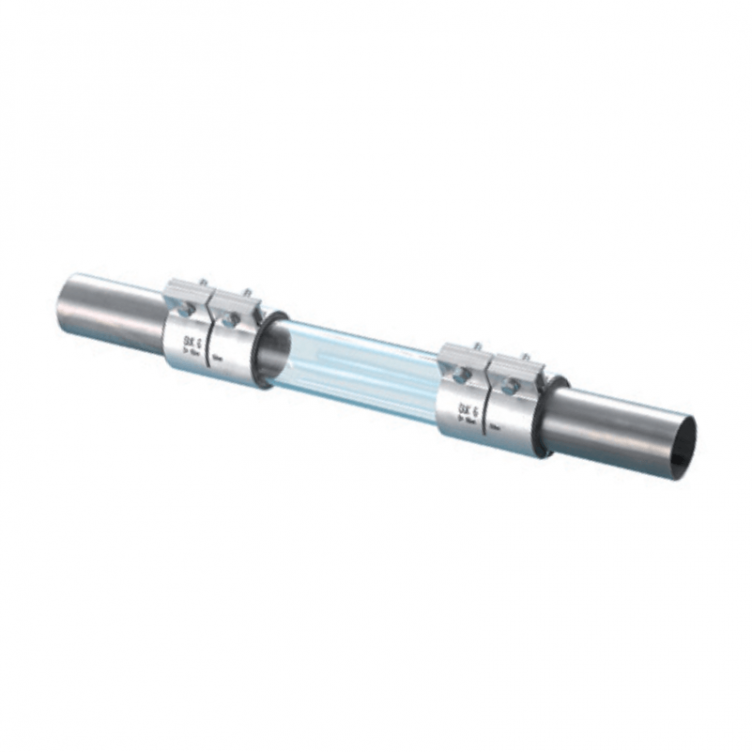

Wzierniki przeznaczone do instalacji w rurociągach transportu pneumatycznego składają się z następujących elementów:

• rury szklanej (szkło borokrzemowe 3.3) o długości 200 mm z miedzianą listwą uziemiającą,
• dwóch obejm przystosowanych do łączenia wziernika z rurami nierdzewnymi lub aluminiowymi.

Uszczelka znajdująca się wewnątrz obejmy posiada charakterystyczny kształt, który umożliwia swobodne łączenie rury szklanej (o grubszej ściance) z rurą nierdzewną lub aluminiową. Dzięki temu, wewnętrzna część łączenia pozostaje wolna od wybrzuszeń i zapobiega osadzaniu się transportowanego materiału.

Wzierniki do transportu pneumatycznego składają się z elementów dopasowanych do intensywnej pracy w instalacjach przesyłu materiałów sypkich:

1. Rura szklana – wysoka odporność i pełna widoczność

Rura wykonana jest ze szkła borokrzemowego 3.3, które cechuje się:

• odpornością na uderzenia materiału,

• wysoką wytrzymałością temperaturową,

• odpornością chemiczną,

• doskonałą przezroczystością.

Standardowa długość rury szklanej wynosi 200 mm, a dodatkowa miedziana listwa uziemiająca eliminuje ryzyko gromadzenia ładunków elektrostatycznych.

2. Dwie obejmy montażowe

Wziernik wyposażony jest w dwie obejmy umożliwiające montaż z:

• rurami nierdzewnymi,

• rurami aluminiowymi.

To szybkie, pewne i powtarzalne rozwiązanie, które sprawdza się w instalacjach pracujących w trybie ciągłym.

3. Specjalnie zaprojektowana uszczelka

Uszczelka ma kształt umożliwiający idealne połączenie rury szklanej o grubej ściance z klasyczną rurą stalową lub aluminiową, bez powstawania wybrzuszeń wewnętrznych.

Dzięki temu:

• przepływ materiału pozostaje niezakłócony,

• nie dochodzi do gromadzenia się pyłu czy pelletu,

• wziernik nie wpływa negatywnie na wydajność instalacji.

Wzierniki znajdują szerokie zastosowanie w instalacjach, gdzie ważna jest kontrola wizualna procesu transportu pneumatycznego. Wykorzystywane są m.in. w:

• przemyśle spożywczym – mąki, cukry, granulaty, mieszanki,

• przemyśle tworzyw sztucznych – granulaty i regranulaty,

• automotive – linie transportu komponentów,

• przemyśle chemicznym – proszki, pigmenty, dodatki.

Wzierniki ułatwiają operatorom ocenę:

• czy materiał płynie prawidłowo,

• czy nie dochodzi do blokad lub zatorów,

• czy granulacja i jakość medium nie odbiegają od normy,

• czy linia działa w oczekiwanym tempie.

To szybki sposób na diagnozę instalacji bez przerywania produkcji.

• Precyzyjna kontrola przepływu materiału w czasie rzeczywistym

• Wysoka odporność na ścieranie i uszkodzenia

• Bezpieczne odprowadzanie ładunków elektrostatycznych

• Szybki montaż i demontaż

• Kompatybilność z najpopularniejszymi systemami rurociągów przemysłowych

Wzierniki Avirago to niezawodne i praktyczne rozwiązanie, które znacząco ułatwia nadzorowanie transportu pneumatycznego w każdej instalacji.
