Trójniki rurowe

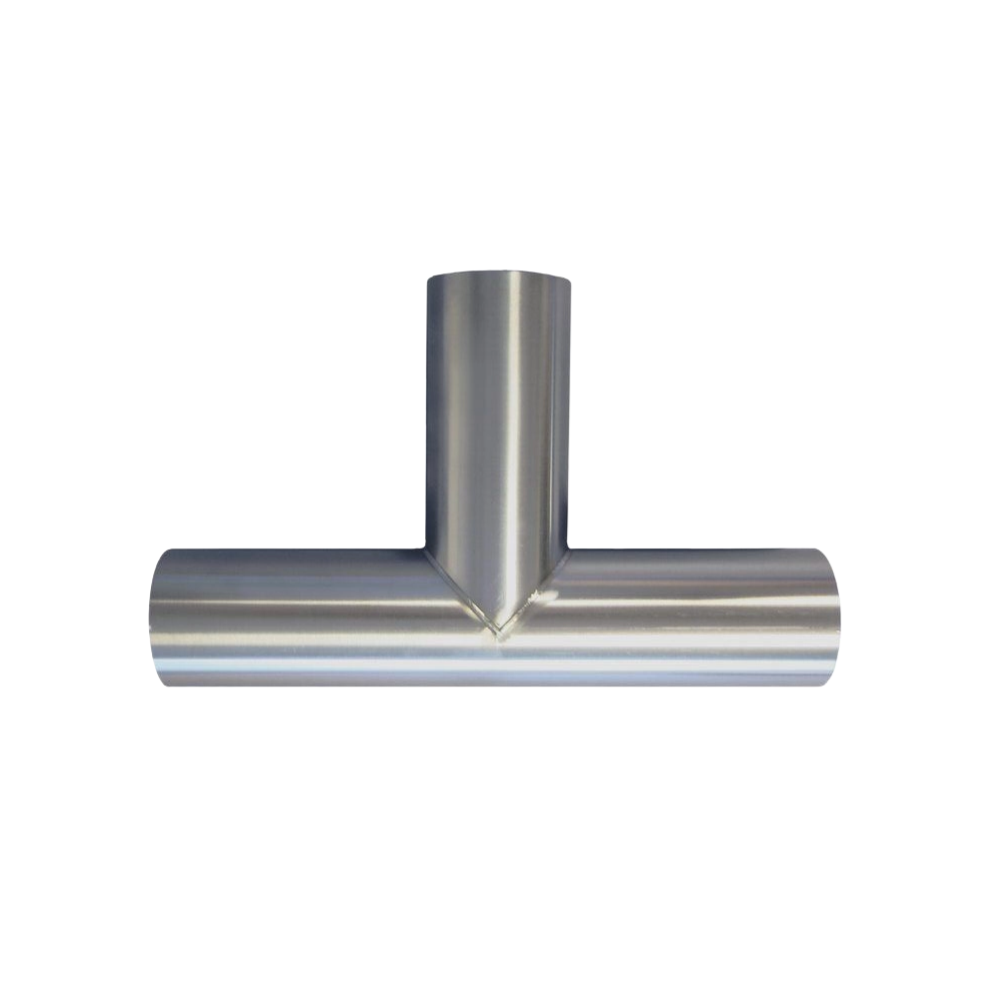

Trójniki rurowe 90° nierdzewne (typu T)
- Materiał: stal nierdzewna AISI 304/304L lub AISI 316/316L
- Średnice zewnętrzne: od 38.0 mm do 154.0 mm
- Wykonanie: 90°
- Grubość ścianki: 1.5 mm / 2.0 mm
- Wykonania specjalne na zamówienie
Trójniki 90°
Trójniki 90° o charakterystycznym kształcie litery „T” umożliwiają łączenie różnych części instalacji transportu pneumatycznego oraz przesyłanie między nimi transportowanego medium. Stosowane są w wielu projektach, gdzie występuje kilka gałęzi przesyłowych wymagających połączenia.
Budowa
Trójniki 90° produkowane są ze stali nierdzewnej AISI 304/304L (na życzenie możliwość wykonania również w gatunku AISI 316/316L).
Do prostego odcinka rury o określonej średnicy starannie dopasowane jest ramię pod kątem prostym. Spawanie przebiega w pełni maszynowo, a końcowy produkt cechuje się estetycznym wyglądem oraz trwałością.
Zastosowanie
Trójniki o kącie 90 stopni stosowane są między innymi w przemyśle:
- spożywczym,
- produkcji tworzyw sztucznych,
- automotive,
- chemicznym.

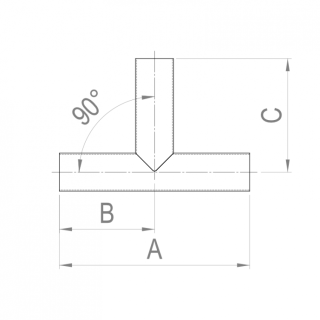

Tabela wymiarów
| ŚREDNICA ZEWNĘTRZNA [MM] | GRUBOŚĆ ŚCIANKI [MM] | A [MM] | B [MM] | C [MM] | WAGA [KG] |
|---|---|---|---|---|---|
| 38.0 | 1.5 | 250.0 | 125.0 | 143.0 | 0.50 |
| 40.0 | 1.5 | 250.0 | 125.0 | 144.0 | 0.53 |
| 40.0 | 2.0 | 250.0 | 125.0 | 145.0 | 0.70 |
| 45.0 | 1.5 | 250.0 | 125.0 | 148.0 | 0.60 |
| 50.0 | 1.5 | 250.0 | 125.0 | 149.0 | 0.67 |
| 50.0 | 2.0 | 250.0 | 125.0 | 149.0 | 0.88 |
| 54.0 | 2.0 | 250.0 | 125.0 | 152.0 | 0.95 |
| 60.3 | 2.0 | 260.0 | 130.0 | 154.0 | 1.09 |
| 60.3 | 1.6 | 250.0 | 125.0 | 154.0 | 0.86 |
| 63.5 | 2.0 | 260.0 | 130.0 | 156.0 | 1.15 |
| 65.0 | 2.0 | 300.0 | 150.0 | 153.0 | 1.29 |
| 70.0 | 2.0 | 300.0 | 150.0 | 155.0 | 1.39 |
| 76.1 | 2.0 | 300.0 | 150.0 | 158.0 | 1.51 |
| 80.0 | 2.0 | 350.0 | 175.0 | 189.0 | 1.90 |
| 80.0 | 1.5 | 350.0 | 175.0 | 189.0 | 1.43 |
| 84.0 | 2.0 | 300.0 | 150.0 | 191.0 | 1.79 |
| 85.0 | 2.0 | 300.0 | 150.0 | 191.0 | 1.81 |
| 88.9 | 2.0 | 300.0 | 150.0 | 194.0 | 1.89 |
| 100.0 | 1.5 | 350.0 | 175.0 | 200.0 | 1.79 |
| 101.6 | 2.0 | 350.0 | 175.0 | 200.0 | 2.41 |
| 104.0 | 2.0 | 350.0 | 175.0 | 201.0 | 2.46 |
| 114.3 | 2.0 | 350.0 | 175.0 | 207.0 | 2.71 |
| 129.0 | 2.0 | 450.0 | 225.0 | 245.0 | 3.68 |
| 139.7 | 2.0 | 450.0 | 225.0 | 250.0 | 4.19 |
| 154.0 | 2.0 | 554.0 | 277.0 | 277.0 | 5.54 |
