Trójniki rurowe

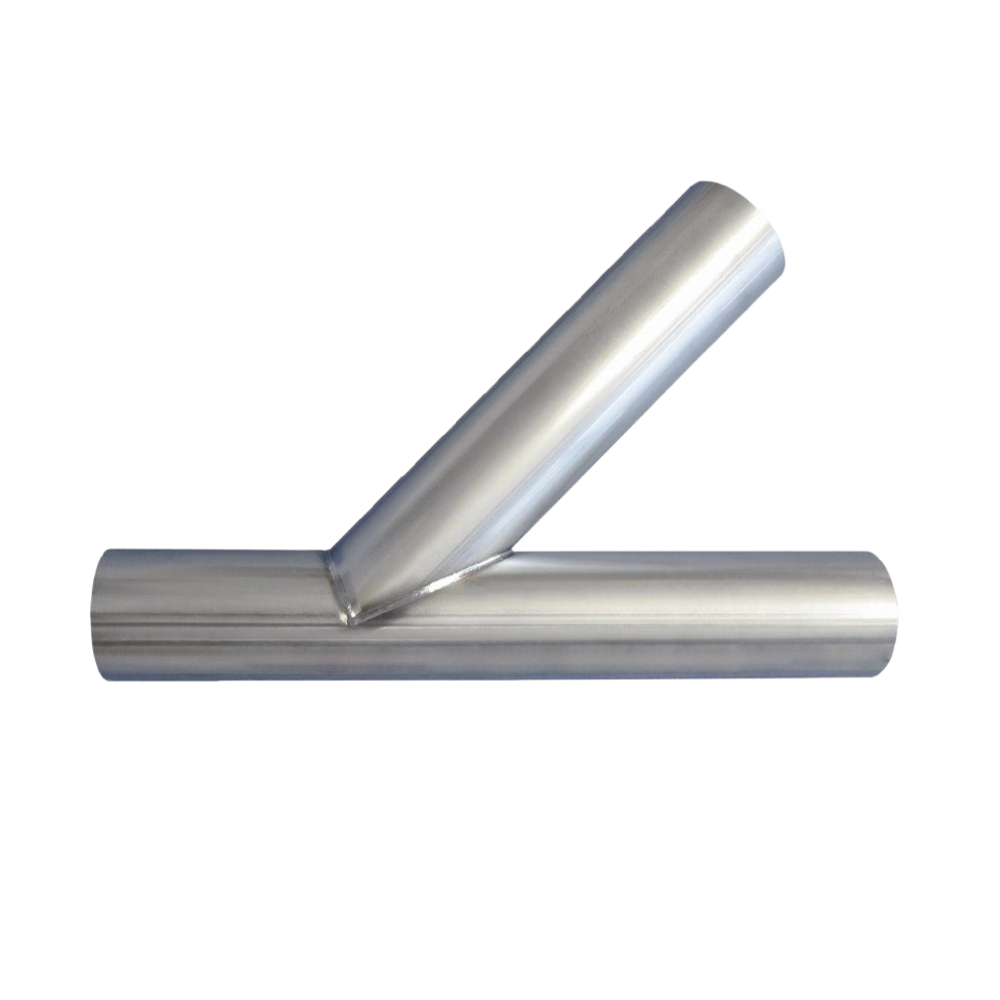

Trójniki rurowe 45° nierdzewne (typu Y)
- Materiał: stal nierdzewna AISI 304/304L lub AISI 316/316L
- Średnice zewnętrzne: od 38.0 mm do 154.0 mm
- Wykonanie: 45°
- Grubość ścianki: 1.5 mm / 2.0 mm
- Wykonania specjalne na zamówienie
Nierdzewne trójniki 45° do transportu pneumatycznego
Trójniki 45° to rozwiązanie wykorzystywane w wielu instalacjach transportu pneumatycznego (w tym na przykład stacjach sprzęgających). Powalają na scalanie lub rozdzielanie transportowanego materiału oraz łączenie poszczególnych części instalacji.
Budowa
Trójniki 45° wykonywane są ze stali nierdzewnej AISI 304/304L (opcjonalnie również AISI 316/316L). Budowa opierająca się na odcinku rury nierdzewnej o ustalonej średnicy i mechanicznie dospawanym ramieniu gwarantują trwałość użytkowania oraz estetyczny wygląd.
Zastosowanie trójników 45°
Trójniki tego typu posiadają bardzo szerokie zastosowanie, w związku z czym znalazły swoje miejsce między innymi:
- w przemyśle produkcji produktów sypkich oraz tworzyw sztucznych,
- w branży chemicznej,
- w przemyśle spożywczym.

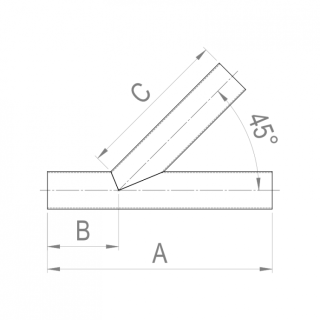

Tabela wymiarów
| ŚREDNICA ZEWNĘTRZNA [MM] | GRUBOŚĆ ŚCIANKI [MM] | A [MM] | B [MM] | C M[M] | WAGA [KG] |
|---|---|---|---|---|---|
| 38.0 | 1.5 | 300.0 | 103.0 | 206.0 | 0.65 |
| 40.0 | 1.5 | 300.0 | 115.0 | 207.0 | 0.69 |
| 40.0 | 2.0 | 300.0 | 115.0 | 207.0 | 0.91 |
| 45.0 | 1.5 | 300.0 | 101.0 | 205.0 | 0.77 |
| 50.0 | 1.5 | 300.0 | 95.0 | 205.0 | 0.85 |
| 50.0 | 2.0 | 300.0 | 95.0 | 185.0 | 1.08 |
| 54.0 | 2.0 | 300.0 | 95.0 | 209.0 | 1.22 |
| 60.3 | 2.0 | 350.0 | 100.0 | 210.0 | 1.51 |
| 60.3 | 1.6 | 350.0 | 100.0 | 210.0 | 1.21 |
| 63.5 | 2.0 | 350.0 | 145.0 | 220.0 | 1.61 |
| 65.0 | 2.0 | 350.0 | 145.0 | 220.0 | 1.65 |
| 65.0 | 1.5 | 350.0 | 145.0 | 220.0 | 1.24 |
| 70.0 | 2.0 | 400.0 | 105.0 | 285.0 | 2.15 |
| 76.1 | 2.0 | 410.0 | 140.0 | 260.0 | 2.28 |
| 80.0 | 1.5 | 400.0 | 140.0 | 240.0 | 1.71 |
| 80.0 | 2.0 | 400.0 | 140.0 | 240.0 | 2.27 |
| 84.0 | 2.0 | 370.0 | 75.0 | 240.0 | 2.25 |
| 85.0 | 2.0 | 520.0 | 200.0 | 283.0 | 3.07 |
| 88.9 | 2.0 | 420.0 | 130.0 | 282.0 | 2.77 |
| 100.0 | 1.5 | 450.0 | 150.0 | 300.0 | 2.50 |
| 101.6 | 2.0 | 450.0 | 150.0 | 300.0 | 3.37 |
| 104.0 | 2.0 | 500.0 | 170.0 | 300.0 | 3.69 |
| 108.0 | 2.0 | 500.0 | 170.0 | 278.0 | 3.71 |
| 114.3 | 2.0 | 550.0 | 200.0 | 325.0 | 4.45 |
| 129.0 | 2.0 | 600.0 | 223.0 | 325.0 | 5.28 |
| 139.7 | 2.0 | 550.0 | 150.0 | 350.0 | 5.50 |
| 154.0 | 2.0 | 650.0 | 250.0 | 380.0 | 6.98 |
