Trójniki rurowe

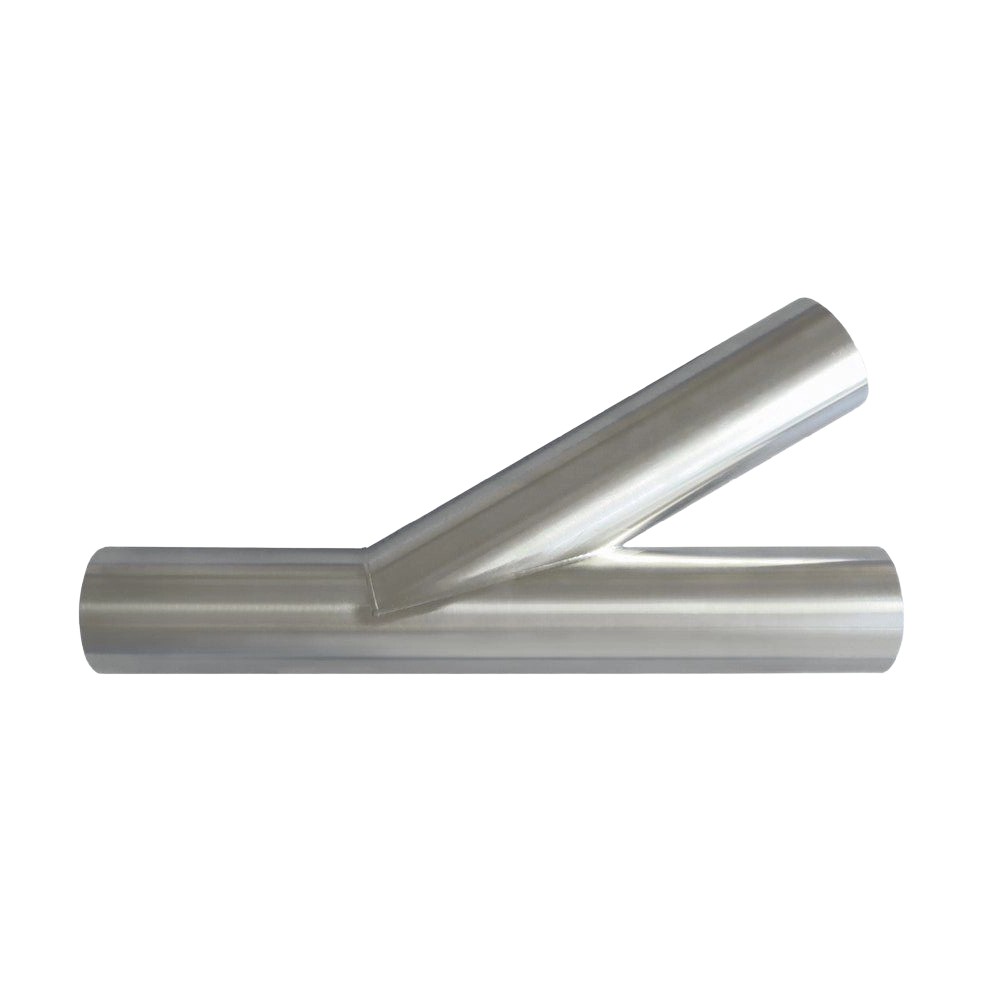

Trójniki rurowe 30° nierdzewne (typu Y)
- Materiał: stal nierdzewna AISI 304/304L lub AISI 316/316L
- Średnice zewnętrzne: od 38.0 mm do 154.0 mm
- Wykonanie: 30°
- Grubość ścianki: 1.5 mm / 2.0 mm
- Wykonania specjalne na zamówienie
Trójniki 30° do transportu pneumatycznego
Trójniki 30° są elementem instalacji transportu pneumatycznego, mającym za zadanie scalać lub rozdzielać transportowane wewnątrz rurociągu medium. Z powodzeniem stosowane są w projektach, gdzie występuje kilka gałęzi przesyłowych wymagających połączenia.
Budowa
Trójniki 30° standardowo produkowane są ze stali nierdzewnej AISI 304/304L (na życzenie możliwość wykonania również w gatunku AISI 316/316L).
Budowa opiera się na prostym odcinku rury, gdzie starannie dopasowane jest ramię trójnika. Spawanie oraz cięcie wykonywane są w pełni maszynowo, dzięki czemu trójniki są wolne od wad, a spawy wytrzymałe i estetyczne. Każdy egzemplarz przed wysłaniem sprawdzany jest pod kątem jakości wykonania.
Wykonania niestandardowe
Mając na uwadze oczekiwania Klientów oraz zróżnicowane wymagania projektowe, umożliwiamy wykonanie trójników niestandardowych (na przykład symetrycznych 2x30°). Pozwala to na jeszcze lepsze dopasowanie instalacji do potrzeb projektowych.
Zastosowanie trójników
Trójniki o kącie 30 stopni stanowią jeden z podstawowych elementów wielu instalacji transportu pneumatycznego. Tym samym doskonale sprawdzają się w takich gałęziach przemysłu jak:
- przemysł spożywczy,
- przemysł produkcji tworzyw sztucznych,
- automotive,
- przemysł chemiczny.

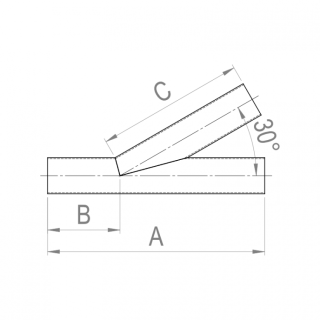

Tabela wymiarów
| ŚREDNICA ZEWNĘTRZNA [MM] | GRUBOŚĆ ŚCIANKI [MM] | A [MM] | B [MM] | C [MM] | WAGA [KG] |
|---|---|---|---|---|---|
| 38.0 | 1.5 | 300.0 | 106.0 | 210.0 | 0.64 |
| 40.0 | 1.5 | 300.0 | 110.0 | 210.0 | 0.67 |
| 40.0 | 2.0 | 300.0 | 105.0 | 209.0 | 0.88 |
| 45.0 | 1.5 | 300.0 | 104.0 | 210.0 | 0.75 |
| 50.0 | 2.0 | 300.0 | 100.0 | 204.0 | 1.07 |
| 50.0 | 1.5 | 300.0 | 100.0 | 210.0 | 0.82 |
| 54.0 | 2.0 | 300.0 | 100.0 | 208.0 | 1.16 |
| 60.3 | 2.0 | 350.0 | 106.0 | 210.0 | 1.43 |
| 63.5 | 2.0 | 400.0 | 145.0 | 261.0 | 1.80 |
| 65.0 | 2.0 | 400.0 | 145.0 | 260.0 | 1.84 |
| 65.0 | 1.5 | 400.0 | 145.0 | 260.0 | 1.39 |
| 70.0 | 2.0 | 450.0 | 140.0 | 280.0 | 2.20 |
| 76.1 | 2.0 | 410.0 | 140.0 | 260.0 | 2.16 |
| 80.0 | 2.0 | 500.0 | 145.0 | 348.0 | 2.94 |
| 84.0 | 2.0 | 420.0 | 120.0 | 300.0 | 2.55 |
| 85.0 | 2.0 | 570.0 | 200.0 | 345.0 | 3.38 |
| 88.9 | 2.0 | 480.0 | 130.0 | 338.0 | 3.10 |
| 100.0 | 1.5 | 550.0 | 185.0 | 351.0 | 2.89 |
| 101.6 | 2.0 | 550.0 | 185.0 | 350.0 | 3.89 |
| 104.0 | 2.0 | 550.0 | 200.0 | 366.0 | 4.05 |
| 129.0 | 2.0 | 700.0 | 223.0 | 450.0 | 6.34 |
| 139.7 | 2.0 | 650.0 | 160.0 | 481.0 | 6.66 |
| 154.0 | 2.0 | 650.0 | 160.0 | 479.0 | 7.22 |
