Reduktory ciśnienia

Reduktory ciśnienia gwintowane

Zakres średnic: DN15 ÷ DN50
Ciśnienie nominalne (P1): do 40 bar*
Ciśnienie wejściowe (P1 max): 16 bar ÷ 40 bar*
Ciśnienie wylotowe: 1,5 bar ÷ 12 bar*
Minimalna różnica ciśnień ΔP wej./wyj.: 1 bar
Zakres temperatur stosowania: od –30°C do +130°C*
Przyłącza:
• gwint wewnętrzny (GW): ISO 228
• gwint zewnętrzny (GZ): ISO 7
• opcjonalnie NPT ASME B1.20.1
Materiał uszczelnień: FKM, EPDM**, NBR
Media: woda, ciecze agresywne i neutralne, powietrze, gazy obojętne, produkty spożywcze**
Pozycja pracy: dowolna (zalecana pionowa)
Zgodność z dyrektywą PED 2014/68/UE – Kategoria I

* Wartości zależne od konkretnego modelu DRV
** Modele z EPDM zgodnym z FDA – dopuszczone do kontaktu z żywnością

icon pdf

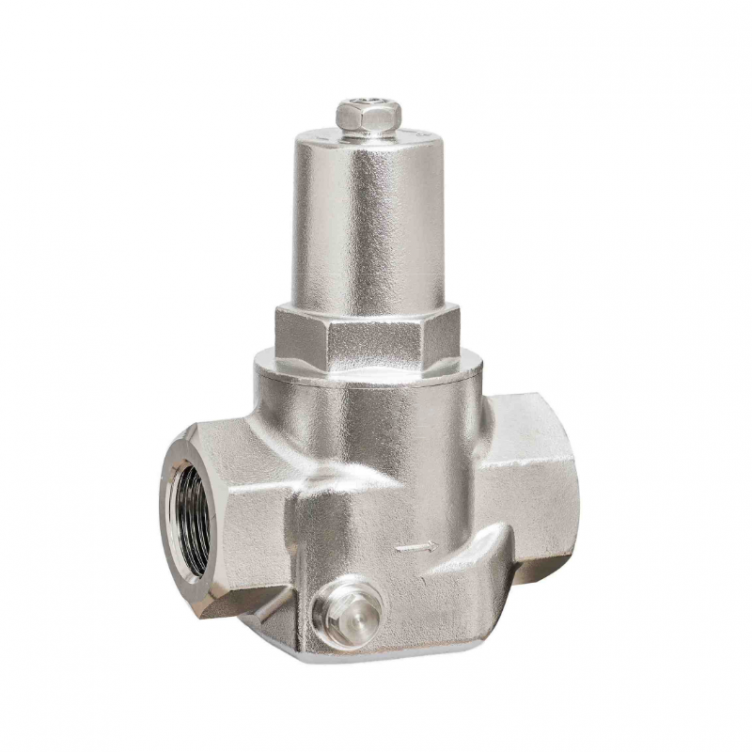

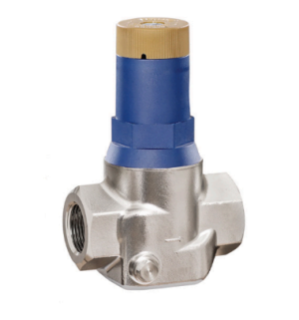

Reduktory ciśnienia gwintowane – profesjonalne rozwiązania dla instalacji przemysłowych

Reduktory ciśnienia gwintowane serii DRV 702–778 R to zaawansowane urządzenia przeznaczone do stabilizacji ciśnienia w instalacjach cieczowych i gazowych. Dzięki połączeniu konstrukcji modułowej, wysokiej trwałości materiałów oraz elastyczności konfiguracji, reduktory te sprawdzają się w wielu sektorach przemysłu – od spożywczego i napojowego, przez farmaceutyczny, aż po instalacje chemiczne i techniczne linie przesyłowe.

Każdy model wyposażony jest w układ nastawczy membranowo-sprężynowy lub tłokowo-sprężynowy, co umożliwia precyzyjną regulację oraz stabilną pracę nawet przy zmiennych warunkach procesowych. Konstrukcja pozwala również na bardzo wygodną konserwację – wymiana elementów wewnętrznych jest szybka i prosta, co minimalizuje przestoje serwisowe.

Wszechstronność zastosowania i szeroki zakres parametrów

Reduktory ciśnienia z tej serii pracują z pełną gamą mediów:

  • płyny i ciecze agresywne,

  • powietrze i gazy obojętne,

  • media neutralne,

  • w zależności od uszczelnienia – także produkty spożywcze (EPDM zgodne z FDA).

Wybrane modele oferują:

  • maksymalne ciśnienie wejściowe: do 40 bar,

  • dostępne zakresy ciśnienia wylotowego: 1,5–6 bar / 1,5–12 bar,

  • minimalną różnicę ciśnień: tylko 1 bar,

  • rozmiary przyłączy: DN15 – DN50.

Dzięki temu mogą być stosowane zarówno w lekkich instalacjach procesowych, jak i w zaawansowanych układach technologicznych wymagających stabilnej regulacji.

Różne typy przyłączy gwintowanych

W zależności od modelu dostępne są:

  • gwinty wewnętrzne (GW) – ISO 228,

  • gwinty zewnętrzne (GZ) – ISO 7,

  • opcjonalnie wersje zgodne z NPT ASME B1.20.1.

Tak szeroka kompatybilność gwarantuje łatwą integrację z istniejącymi systemami.

Uszczelnienia dopasowane do aplikacji

W zależności od warunków procesowych dostępne są trzy warianty materiałowe:

  • FKM (–10°C do +190°C),

  • NBR (–15°C do +100°C),

  • EPDM (–30°C do +130°C) – w wersjach zgodnych z FDA, dopuszczone do kontaktu z żywnością.

Materiały konstrukcyjne: stal nierdzewna 1.4404 / 1.4308, tworzywo lub mosiądz (zależnie od modelu).

Wyposażenie opcjonalne

Reduktory mogą być wyposażone w:

  • manometr (inox 63 mm),

  • zintegrowany filtr siatkowy,

  • gwinty G1/4″ 0–10 bar,

  • elementy dodatkowe zależne od modelu.

Idealne do instalacji higienicznych i przemysłowych

Dzięki szerokiemu zakresowi temperatur, wysokiej odporności chemicznej oraz możliwości pracy z mediami spożywczymi, reduktory tej serii stanowią idealny wybór m.in. dla:

  • przemysłu spożywczego i napojowego,

  • zakładów farmaceutycznych i kosmetycznych,

  • instalacji chemicznych,

  • systemów sprężonego powietrza i gazów obojętnych,

  • instalacji technologicznych oraz CIP.
