Redukcje rurowe

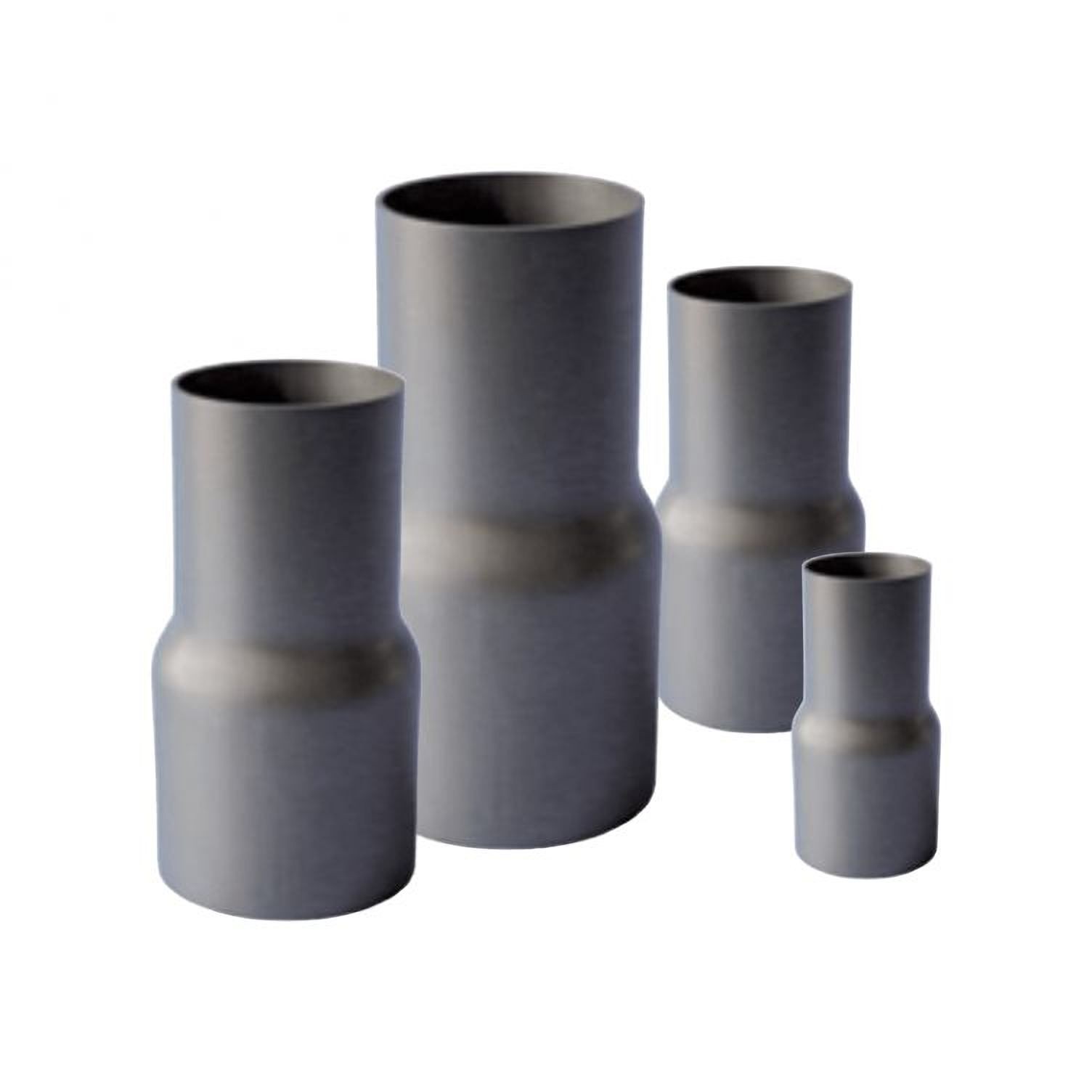

Redukcje rurowe nierdzewne odporne na ścieranie (HWR)

  • Materiał: stal nierdzewna AISI 304/304L
  • Średnice zewnętrzne: od 38.0 mm do 60.3 mm
  • Wykonania specjalne na zamówienie

Redukcje odporne na ścieranie (HWR)

Redukcje rurowe nierdzewne odporne na ścieranie (HWR) to specjalistyczne elementy instalacji projektowane do pracy z materiałami o wysokiej abrazyjności. Wykonuje się je z rur ze stali nierdzewnej AISI 304/304L, a następnie poddaje zaawansowanym procesom utwardzania powierzchni. Technologia ta znacząco zwiększa odporność na erozję, dzięki czemu redukcje rurowe HWR osiągają 10-20 razy dłuższą żywotność niż standardowe redukcje stalowe lub nierdzewne.



Parametry te sprawiają, że redukcje rurowe nierdzewne odporne na ścieranie do transportu pneumatycznego są doskonałym wyborem wszędzie tam, gdzie przesyłane media mogą uszkadzać wewnętrzne powierzchnie rurociągu. Szczególnie cenione są w instalacjach transportu granulatu tworzyw sztucznych zbrojonych włóknem szklanym, które wyjątkowo intensywnie oddziałują na elementy systemu.



Dzięki wysokiej trwałości, stabilności wymiarowej i doskonałej odporności na uszkodzenia mechaniczne, redukcje te znacznie ograniczają konieczność serwisowania instalacji, co przekłada się na niższe koszty eksploatacyjne oraz większą niezawodność linii produkcyjnych.

Zastosowanie redukcji odpornych na ścieranie (HWR)

Oprócz branży tworzyw sztucznych, redukcje rurowe nierdzewne odporne na ścieranie wykorzystywane są wszędzie tam, gdzie występują wysokie prędkości przepływu materiałów abrazyjnych. Znajdują zastosowanie m.in. w:

  • transporcie pneumatycznym i grawitacyjnym tworzyw sztucznych i materiałów technicznych,

  • kopalnictwie - przesył pyłów, kruszyw, drobnych frakcji skalnych,

  • produkcji narzędzi ściernych - transport proszków i materiałów o bardzo wysokiej abrazyjności,

  • branży motoryzacyjnej - gdzie wykorzystuje się granulaty techniczne i polimery wzmacniane,

  • aplikacjach wymagających wyjątkowej odporności na erozję i niezawodności pracy instalacji.

Redukcje te sprawdzają się w systemach, w których korzysta się z wysokich ciśnień, dużych prędkości transportu lub mediów powodujących szybkie zużycie tradycyjnych komponentów.

Tabela wymiarów (wykonania podstawowe)

ŚREDNICA X GRUBOŚĆ ŚCIANKI (D1) ŚREDNICA X GRUBOŚĆ ŚCIANKI (D2) L
40.0 x 1.5 mm 38.0 x 1.5 mm 150 mm
50.0 x 1.5 mm 40.0 x 1.5 mm 120 mm
50.0 x 1.5 mm 40.0 x 1.5 mm 200 mm
50.0 x 1.5 mm 40.0 x 1.5 mm 150 mm
50.0 x 1.5 mm 45.0 x 1.5 mm 150 mm
60.3 x 2.0 mm 45.0 x 1.5 mm 150 mm
60.3 x 2.0 mm 45.0 x 1.5 mm 200 mm
60.3 x 1.5 mm 50.0 x 1.5 mm 120 mm
