Obejmy aluminiowe do rur

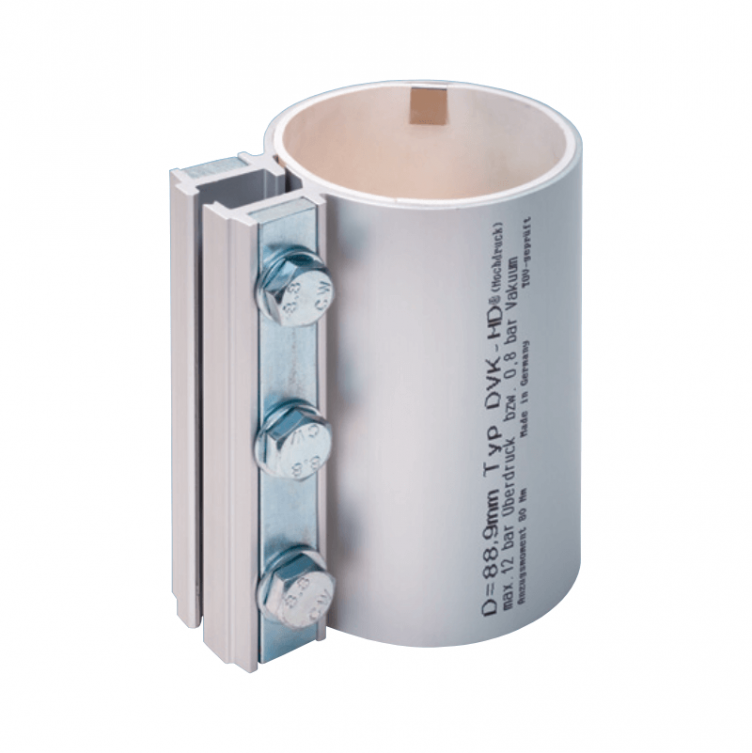

Obejmy rurowe wysokociśnieniowe aluminiowe DVK-HD

  • Materiał obudowy: stop aluminium AlMgSi 0.5 F22
  • Do rur o średnicach zewnętrznych: od 60.3 mm do 206.0 mm
  • Dostępne długości: 100, 150 lub 200 mm (opcjonalnie dłuższe)
  • Opcjonalnie: wersja anodowana do użytku na zewnątrz
  • Próżnia: do 0.8 bar (w zależności od rozmiaru)
  • Ciśnienie: do 18.0 bar (w zależności od rozmiaru)
  • Uszczelka standardowa: EPDM (biała, -30°C /+120°C - bezpieczna dla żywności) lub nitryl (biała, -20°C /+80°C - bezpieczna dla żywności)

  • Wyposażone w pasek uziemiający

icon pdf

Obejmy DVK-HD

Obejmy rurowe wysokociśnieniowe aluminiowe DVK-HD zostały stworzone z myślą o instalacjach, w których wymagane jest wyjątkowo trwałe i szczelne połączenie elementów rurociągu. Dzięki masywnej konstrukcji oraz wysokiej jakości materiałom obejmy rurowe wysokociśnieniowe aluminiowe DVK-HD stanowią idealne rozwiązanie do systemów pracujących pod dużym ciśnieniem — zwłaszcza w transporcie pneumatycznym materiałów sypkich, gdzie tradycyjne obejmy nie są w stanie zapewnić odpowiedniej wytrzymałości.



Obejma wysokociśnieniowa do rur DVK-HD umożliwia szybki i pewny montaż, co znacząco skraca czas instalacji oraz zmniejsza ryzyko przestojów. To produkt wybierany wszędzie tam, gdzie liczy się niezawodność, odporność na obciążenia i prostota użytkowania. Aluminiowe obejmy wysokociśnieniowe DVK-HD sprawdzają się w aplikacjach przemysłowych wymagających stabilnego, odpornego na drgania oraz szczelnego połączenia rur.

Cechy produktu

  • masywne i wytrzymałe zaciski aluminiowe (podwójnie zabezpieczone)

  • konstrukcja przystosowana do pracy pod wysokim ciśnieniem

  • bardzo łatwy i szybki montaż

  • wysoka odporność mechaniczna na obciążenia dynamiczne

  • stabilne połączenie, idealne do rurociągów transportu pneumatycznego

Dostępne uszczelki

  • EPDM (biała) – standard, zakres: -30°C do +120°C, materiał dopuszczony do kontaktu z żywnością

  • Nitryl (biała) – standard, zakres: -20°C do +80°C

  • Silikon – opcjonalnie, zakres: -60°C do +200°C, bezpieczny dla żywności

  • Viton – opcjonalnie, zakres: -20°C do +250°C, bardzo wysoka odporność chemiczna

Dzięki różnorodności uszczelek obejmy rurowe wysokociśnieniowe aluminiowe DVK-HD mogą być dostosowane do konkretnych potrzeb instalacji, rodzaju transportowanego medium oraz warunków temperaturowych.



Uwaga: Przed przystąpieniem do montażu zalecamy zapoznanie się z instrukcją instalacji, aby zapewnić prawidłowe działanie i maksymalną trwałość połączenia.

Tabela wymiarów

L100 mm, 2 śruby zaciskające:





ŚREDNICA WEW. OBEJMY L USZCZELKA PRÓŻNIA CIŚNIENIE WAGA
60.3 mm 100 mm biała, nitryl 0.6 bar 8.0 bar 0.8 kg
70.0 mm 100 mm biała, nitryl 0.6 bar 8.0 bar 0.8 kg
76.1 mm 100 mm biała, nitryl 0.6 bar 7.0 bar 0.8 kg
80.0 mm 100 mm biała, nitryl 0.6 bar 6.0 bar 0.8 kg
84.0 mm 100 mm biała, nitryl 0.6 bar 6.0 bar 0.8 kg
88.9 mm 100 mm biała, nitryl 0.6 bar 6.0 bar 0.9 kg
100.0 mm 100 mm biała, nitryl 0.6 bar 5.0 bar 0.9 kg
101.6 mm 100 mm biała, nitryl 0.6 bar 5.0 bar 0.9 kg
104.0 mm 100 mm biała, nitryl 0.6 bar 5.0 bar 0.9 kg
108.0 mm 100 mm biała, nitryl 0.6 bar 4.0 bar 1.0 kg
114.3 mm 100 mm biała, nitryl 0.6 bar 1.0 bar 1.0 kg



L150 mm, 3 śruby zaciskające:



ŚREDNICA WEW. OBEJMY L USZCZELKA PRÓŻNIA CIŚNIENIE WAGA
60.3 mm 150 mm biała, nitryl 0.8 bar 18.0 bar 1.1 kg
70.0 mm 150 mm biała, nitryl 0.8 bar 18.0 bar 1.1 kg
76.1 mm 150 mm biała, nitryl 0.8 bar 18.0 bar 1.2 kg
80.0 mm 150 mm biała, nitryl 0.8 bar 16.0 bar 1.2 kg
84.0 mm 150 mm biała, nitryl 0.8 bar 12.0 bar 1.2 kg
85.0 mm 150 mm biała, EPDM 0.8 bar 12.0 bar 1.2 kg
88.9 mm 150 mm biała, nitryl 0.8 bar 12.0 bar 1.3 kg
90.0 mm 150 mm biała, EPDM 0.8 bar 10.0 bar 1.2 kg
100.0 mm 150 mm biała, nitryl 0.8 bar 10.0 bar 1.4 kg
101.6 mm 150 mm biała, nitryl 0.8 bar 10.0 bar 1.4 kg
104.0 mm 150 mm biała, nitryl 0.8 bar 10.0 bar 1.4 kg
106.0 mm 150 mm biała EPDM 0.8 bar 8.0 bar 1.3 kg
108.0 mm 150 mm biała, nitryl 0.8 bar 10.0 bar 1.5 kg
110.0 mm 150 mm biała, EPDM 0.8 bar 8.0 bar 1.4 kg
114.3 mm 150 mm biała, nitryl 0.8 bar 9.0 bar 1.5 kg
125.0 mm 150 mm biała, nitryl 0.8 bar 4.0 bar 1.6 kg
127.0 mm 150 mm biała, nitryl 0.8 bar 4.0 bar 1.8 kg
128.0 mm 150 mm biała, nitryl 0.8 bar 4.0 bar 1.7 kg
129.0 mm 150 mm biała, nitryl 0.8 bar 4.0 bar 1.7 kg
133.0 mm 150 mm biała, nitryl 0.8 bar 3.0 bar 1.8 kg
139.7 mm 150 mm biała, nitryl 0.8 bar 2.5 bar 1.8 kg
154.0 mm 150 mm biała, nitryl 0.8 bar 2.5 bar 1.9 kg
156.0 mm 150 mm biała, nitryl 0.8 bar 2.5 bar 1.9 kg
159.0 mm 150 mm czarna, guma nat. 0.6 bar 1.0 bar 2.1 kg
159.0 mm 150 mm biała, nitryl 0.8 bar 2.5 bar 2.1 kg
168.3 mm 150 mm biała, nitryl 0.4 bar 1.5 bar 2.1 kg
204.0 mm 150 mm biała, nitryl 0.3 bar 0.8 bar 2.7 kg
206.0 mm 150 mm biała, nitryl 0.3 bar 0.8 bar 2.7 kg



L200 mm, 4 śruby zaciskające:



ŚREDNICA WEW. OBEJMY L USZCZELKA PRÓŻNIA CIŚNIENIE WAGA
60.3 mm 200 mm biała, nitryl 0.8 bar 20.0 bar 1.5 kg
70.0 mm 200 mm biała, nitryl 0.8 bar 20.0 bar 1.5 kg
76.1 mm 200 mm biała, nitryl 0.8 bar 20.0 bar 1.6 kg
80.0 mm 200 mm biała, nitryl 0.8 bar 18.0 bar 1.6 kg
84.0 mm 200 mm biała, nitryl 0.8 bar 14.0 bar 1.7 kg
85.0 mm 200 mm biała, EPDM 0.8 bar 12.0 bar 1.7 kg
88.9 mm 200 mm biała, nitryl 0.8 bar 14.0 bar 1.7 kg
90.0 mm 200 mm biała, EPDM 0.8 bar 10.0 bar 1.7 kg
100.0 mm 200 mm biała, nitryl 0.8 bar 11.0 bar 1.9 kg
101.6 mm 200 mm biała, nitryl 0.8 bar 11.0 bar 1.9 kg
104.0 mm 200 mm biała, nitryl 0.8 bar 11.0 bar 1.4 kg
106.0 mm 200 mm biała EPDM 0.8 bar 9.0 bar 1.8 kg
108.0 mm 200 mm biała, nitryl 0.8 bar 11.0 bar 2.0 kg
110.0 mm 200 mm biała, EPDM 0.8 bar 9.0 bar 2.0 kg
114.3 mm 200 mm biała, nitryl 0.8 bar 10.0 bar 2.0 kg
125.0 mm 200 mm biała, nitryl 0.6 bar 5.0 bar 2.3 kg
127.0 mm 200 mm biała, nitryl 0.6 bar 5.0 bar 2.3 kg
129.0 mm 200 mm biała, nitryl 0.6 bar 5.0 bar 2.2 kg
133.0 mm 200 mm biała, nitryl 0.6 bar 5.0 bar 2.5 kg
139.7 mm 200 mm biała, nitryl 0.6 bar 4.0 bar 2.5 kg
154.0 mm 200 mm biała, nitryl 0.6 bar 3.0 bar 2.7 kg
159.0 mm 200 mm biała, nitryl 0.6 bar 2.0 bar 2.8 kg
168.3 mm 200 mm biała, nitryl 0.5 bar 2.0 bar 2.8 kg
168.3 mm 300 mm biała, nitryl 0.8 bar 1.5 bar 4.2 kg
204.0 mm 200 mm biała, nitryl 0.3 bar 1.0 bar 3.6 kg
204.0 mm 250 mm biała, nitryl 0.4 bar 1.0 bar 4.5 kg
206.0 mm 200 mm biała, nitryl 0.4 bar 1.0 bar 3.6 kg
