Obejmy aluminiowe do rur

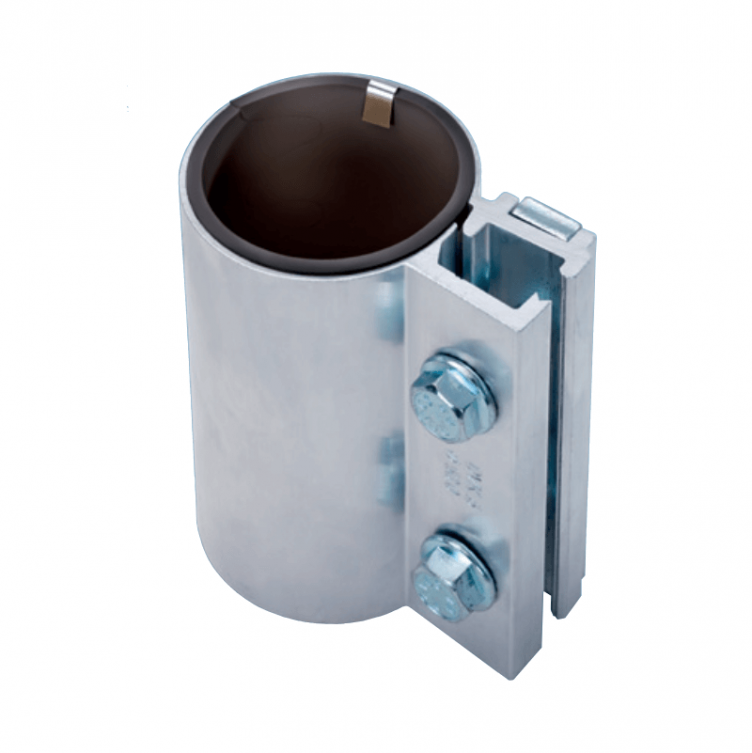

Obejmy rurowe aluminiowe DVK-6

  • Materiał obudowy: aluminium AlMgSi 0.5 F22
  • Do rur o średnicach zewnętrznych: od 33.7 do 110.0 mm
  • Dostępne długości: 100 mm lub 150 mm
  • Próżnia: do 0.8 bar
  • Ciśnienie: do 6.0 bar
  • Uszczelka standardowa: guma naturalna (czarna, -20°C/+60°C)

  • Wyposażone w pasek uziemiający

Złącza rurowe aluminiowe DVK-6

Obejmy rurowe (złącza rurowe) aluminiowe DVK-6 zostały zaprojektowane do szybkiego, bezpiecznego i estetycznego łączenia rur w systemach transportu pneumatycznego. Obudowy obejm zostały wykonane z aluminium AlMgSi 0.5 F22, które zapewniają wysoką odporność na korozję, niewielką masę oraz dużą wytrzymałość mechaniczną. Konstrukcja obejm DVK-6 gwarantuje stabilne prowadzenie rurociągu oraz pewne uszczelnienie nawet przy intensywnej, wielogodzinnej pracy instalacji.



Cechy produktu:

  • masywne, podwójnie zabezpieczone zaciski aluminiowe

  • bardzo łatwy montaż i demontaż

  • solidna konstrukcja zapewniająca pewne połączenie przy podciśnieniu i ciśnieniu

  • estetyczne wykończenie instalacji pneumatycznych

Dzięki swojej konstrukcji obejmy DVK-6 doskonale sprawdzają się w systemach transportu pneumatycznego materiałów sypkich, granulatu, pyłów i komponentów lekkich. Mogą być stosowane jako trwałe połączenia rurowe, jak również jako elementy umożliwiające szybki serwis i modernizację linii produkcyjnych.



Dostępne uszczelki:

  • standard: guma naturalna (czarna, -20°C/+60°C)
  • opcjonalnie: EPDM (biała, -30°C/+120°C - bezpieczna dla żywności)
  • opcjonalnie: silikon (-60°C/+200°C - bezpieczna dla żywności)
  • opcjonalnie: Viton (-20°C/+250°C - duża odporność na czynniki chemiczne)

Dobór odpowiedniej uszczelki umożliwia dopasowanie złączek do parametrów medium, temperatury procesowej, wymogów higienicznych oraz środowiska pracy.

Obejmy rurowe aluminiowe DVK-6 DD

Wersja DVK-6 DD umożliwia łączenie rur o różnych średnicach zewnętrznych. To idealne rozwiązanie w sytuacjach, gdy instalacja wymaga dopasowania elementów pochodzących z różnych serii lub systemów.



Obejmy DVK-6 DD wyposażono także w pasek uziemiający, który odprowadza ładunki elektrostatyczne powstające w trakcie transportu pneumatycznego – co zwiększa bezpieczeństwo pracy oraz minimalizuje ryzyko zapłonu pyłów.

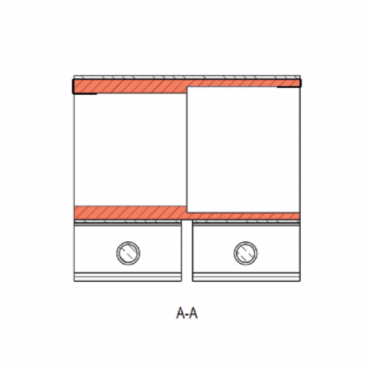

obejmy rurowe aluminiowe DVK-6 DD - rysunek techniczny

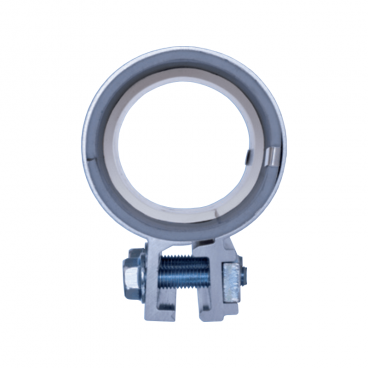

obejmy rurowe aluminiowe DVK-6 DD

Dostępne dla kombinacji rur o średnicach zewnętrznych:

  • 47.0 do 40.0 mm
  • 48.0 do 45.0 mm
  • 56.0 do 50.0 mm
  • 66.0 do 60.0 mm



Dane techniczne:

  • Materiał obudowy: aluminium AlMgSi 0.5 F22
  • Próżnia: do 0.6 bar
  • Ciśnienie: do 6.0 bar
  • Długość: 100 mm
  • Uszczelka standardowa: guma naturalna (czarna, -20°C/+60°C)

  • Wyposażone w pasek uziemiający

Złączki dostępne są również w wersjach o długości 150 mm (z trzema śrubami zaciskowymi), co dodatkowo zwiększa stabilność połączenia przy większych średnicach rur.

Tabela wymiarów

L100 mm, 2 śruby zaciskające:

ŚREDNICA WEW. OBEJMY L USZCZELKA PRÓŻNIA CIŚNIENIE WAGA
38.0 mm 100 mm biała, EPDM/czarna, guma nat. 0.6 bar 6.0 bar 0.3 kg
40.0 mm 100 mm biała, EPDM/czarna, guma nat. 0.6 bar 6.0 bar 0.3 kg
45.0 mm 100 mm biała, EPDM/czarna, guma nat. 0.6 bar 6.0 bar 0.3 kg
48.3 mm 100 mm biała, EPDM/czarna, guma nat. 0.6 bar 6.0 bar 0.5 kg
50.0 mm 100 mm biała, EPDM/czarna, guma nat. 0.6 bar 6.0 bar 0.3 kg
50.8 mm 100 mm biała, EPDM/czarna, guma nat. 0.6 bar 6.0 bar 0.3 kg
54.0 mm 100 mm biała, EPDM/czarna, guma nat. 0.6 bar 6.0 bar 0.3 kg
60.3 mm 100 mm biała, EPDM/czarna, guma nat. 0.6 bar 6.0 bar 0.4 kg
63.5 mm 100 mm biała, EPDM/czarna, guma nat. 0.5 bar 5.0 bar 0.4 kg
65.0 mm 100 mm biała, EPDM/czarna, guma nat. 0.5 bar 4.0 bar 0.4 kg
70.0 mm 100 mm biała, EPDM/czarna, guma nat. 0.5 bar 3.5 bar 0.4 kg
76.1 mm 100 mm biała, EPDM/czarna, guma nat. 0.5 bar 1.5 bar 0.6 kg
80.0 mm 100 mm biała, EPDM/czarna, guma nat. 0.5 bar 1.5 bar 0.5 kg
84.0 mm 100 mm biała, EPDM/czarna, guma nat. 0.5 bar 1.5 bar 0.5 kg
88.9 mm 100 mm biała, EPDM/czarna, guma nat. 0.5 bar 1.0 bar 0.5 kg
100.0 mm 100 mm biała, EPDM/czarna, guma nat. 0.5 bar 0.5 bar 0.6 kg
101.6 mm 100 mm biała, EPDM/czarna, guma nat. 0.5 bar 0.5 bar 0.5 kg
104.0 mm 100 mm biała, EPDM/czarna, guma nat. 0.5 bar 0.5 bar 0.6 kg
108.0 mm 100 mm biała, EPDM/czarna, guma nat. 0.5 bar 0.5 bar 0.6 kg
110.0 mm 100 mm biała, EPDM/czarna, guma nat. 0.5 bar 0.5 bar 0.6 kg



L150 mm, 3 śruby zaciskające:



ŚREDNICA WEW. OBEJMY L USZCZELKA PRÓŻNIA CIŚNIENIE WAGA
38.0 mm 150 mm biała, EPDM/czarna, guma nat. 0.6 bar 6.0 bar 0.4 kg
40.0 mm 150 mm biała, EPDM/czarna, guma nat. 0.6 bar 6.0 bar 0.4 kg
45.0 mm 150 mm biała, EPDM/czarna, guma nat. 0.6 bar 6.0 bar 0.5 kg
48.3 mm 150 mm biała, EPDM/czarna, guma nat. 0.6 bar 6.0 bar 0.5 kg
50.0 mm 150 mm biała, EPDM/czarna, guma nat. 0.6 bar 6.0 bar 0.5 kg
50.8 mm 150 mm biała, EPDM/czarna, guma nat. 0.6 bar 6.0 bar 0.5 kg
54.0 mm 150 mm biała, EPDM/czarna, guma nat. 0.6 bar 6.0 bar 0.5 kg
60.3 mm 150 mm biała, EPDM/czarna, guma nat. 0.6 bar 6.0 bar 0.5 kg
63.5 mm 150 mm biała, EPDM/czarna, guma nat. 0.6 bar 6.0 bar 0.6 kg
65.0 mm 150 mm biała, EPDM/czarna, guma nat. 0.6 bar 6.0 bar 0.6 kg
70.0 mm 150 mm biała, EPDM/czarna, guma nat. 0.6 bar 6.0 bar 0.6 kg
76.1 mm 150 mm biała, EPDM/czarna, guma nat. 0.5 bar 1.5 bar 0.7 kg
80.0 mm 150 mm biała, EPDM/czarna, guma nat. 0.5 bar 1.5 bar 0.7 kg
84.0 mm 150 mm biała, EPDM/czarna, guma nat. 0.5 bar 1.5 bar 0.7 kg
88.9 mm 150 mm biała, EPDM/czarna, guma nat. 0.5 bar 1.5 bar 0.8 kg
100.0 mm 150 mm biała, EPDM/czarna, guma nat. 0.5 bar 1.5 bar 0.9 kg
101.6 mm 150 mm biała, EPDM/czarna, guma nat. 0.5 bar 1.5 bar 0.8 kg
104.0 mm 150 mm biała, EPDM/czarna, guma nat. 0.5 bar 1.0 bar 0.9 kg
108.0 mm 150 mm biała, EPDM/czarna, guma nat. 0.5 bar 1.0 bar 1.0 kg
110.0 mm 150 mm biała, EPDM/czarna, guma nat. 0.5 bar 1.0 bar 0.9 kg

Obejmy DVK-6 oraz DVK-6 DD zapewniają:

  • wysoką szczelność połączeń, kluczową w systemach podciśnieniowych i nadciśnieniowych

  • niewielką masę, dzięki której instalacja jest prostsza w montażu i mniej obciąża konstrukcję

  • odporność na wibracje i uderzenia materiału transportowanego

  • możliwość wielokrotnego montażu bez utraty właściwości zaciskowych

  • estetyczną, nowoczesną linię montażową, cenioną w zakładach produkcyjnych

  • kompatybilność z systemami wykorzystywanymi w przemyśle spożywczym, chemicznym, farmaceutycznym oraz przetwórczym

Zastosowanie obejm aluminiowych DVK-6 znacząco poprawia elastyczność instalacji i umożliwia szybkie modyfikacje oraz rozbudowę linii produkcyjnych bez konieczności spawania rur lub stosowania skomplikowanych złącz.
